Le missile sol-air à basse altitude SA-8 " Gecko " est un système anti-aérien déployé aux début des années soixante-dix. Ce système a la particularité d'être autonome, car il possède son propre système de veille et de poursuite. Le SA-8 est monté sur un châssis 6 x 6 dérivé du ZIL-167, un véhicule totalement amphibie doté de deux hydropropulseurs. la direction agit sur les essieux avant et arrière, et un système central de régulation permet au pilote d'adapter la pression des pneus au type de terrain parcouru. L'habitacle protégé contre un environnement nucléaire, bactériologique ou chimique, est situé à l'avant, tandis que le dispositif de tir occupe la partie centrale et que les transmission sont à l'arrière.

Dans l'armée russe le Sa-8 est déployé à raison de cinq batteries de quatre SA-8 et de quatre véhicules de réapprovisionnements en missiles, avec, au niveau du Q.G., un radar " Thin Skin " de détermination d'altitude et de deux radars de veille et de commande " Long Track " par division blindée ou mécanisé.

Le Sa-8B dispose de 6 missiles dans des conteneurs hermétiques, très résistants aux chocs, disposés en retrait du système de guidage. Le système de guidage et de poursuite est multiple et fait intervenir plusieurs équipements dont :

Le radar de veille tout temps qui surmonte le tout d'une portée de 30 km ; il peut se rabattre horizontalement lorsque le véhicule est en déplacement.

Le système de guidage comprend un grand radar central qui suit la cible et deux radars plus petits qui guident les missiles.

Au-dessus de chacun des petits radars se trouvent un viseur optique et un équipement de télévision à faible luminosité utilisé lorsque la visibilité est mauvaise ou lorsque l'ennemi met en place des contres-mesures électroniques.

Il semble que chaque radar latérale permet un tir par salve de deux coups avec un léger intervalle de temps entre chaque lancement, de façon à accroître les chances de réussite. Les missiles sont dotés de têtes chercheuses semi-actives ou à infrarouge.

Le missile a une longueur est de 3,20 m pour un dia mètre de 21 cm et une envergure de 64 cm. Le moteur-fusée à un étage est à carburant solide. Il permet une vitesse maximale de Mach 2. L'altitude efficace est comprise entre 50 m et 13 000 m. Le poids de lancement de l'engin est de 190 kg. La portée maximale est de 15 km.
[/b]
L'ANP a reçut des Sa-8B mod-0 et mod-1 "qui se caractérise par un système IFF automatisé" au début des années 80. Il semble que 48 unités furent acquises (avec les véhicules de chargement correspondant).


http://armyreco.ifrance.com/russe/vehicules_missiles/sa-8_gecko/sa-8_gecko_russe_description.htm

Impressionnant les caractéristiques, connait-on les chances d'abattre un appareil moderne doté de contre-mesures ?

Donc j'ai fais une petite recherche j'ai retrouvé quelques indications qui semblent montrer que le Sa-8 présente une assez bonne résistance aux ECM, et ceci pour deux raisons principales

Un véhicule Sa-8B dispose de 3 radars distincts qui travaillent sur des fréquences différentes, et les radars de guidage eux-même travaille sur des plages différentes de façon modulable (ce qui complique les choses, à cause de la multiplication des fréquences à couvrir sur l'ensemble des bandes de fréquences I) :

Citation:

The surveillance radar of the LAND ROLL "Sa-8" operates in the H band and has an effective range of around 30 kilometers against a typical target. The tracking radar is of the pulsed type and it operates in the J band with a range of 20 to 25 kilometers. The two I-band guidance radars make it possible to launch two missiles at the same target, each one responding to a different frequency to frustrate ECM.

D'autre part le Sa-8B appellé aussi Land Roll dispose également d'un système de guidage TV basse visibilité (insensible par nature au contre mesure électronique) qui le rend assez dangereux

Citation:

Mounted on top of each missile guidance radar is an LLLTV/optical assist system for target tracking in low visibility and heavy ECM. LAND ROLL is also known to have a short-range target acquisition capability.

Citation:

Optical alternative guidance. Since the SA-8 engages in close-in combat against tactical aircraft, optics are desirable for ECCM. This is a standard Soviet doctrine for most SAM systems. Performance envelop that ensures at least 5 to 7 kilometers or greater high PK range against close-in maneu vering targets. Very good low altitude capability. ......... In summary, the SA-8 represents a formidable air defense capability precisely tailored by the Soviets to fit the tactical requirement for rapid river crossing of assault forces as a matter of course. It is a potent addition to the battlefield, and it has no counterpart at present in the West. Western analysts would do well to reexamine their concepts of barriers and hasty river crossing, in view of the Soviet doctrine of assault river crossing as a matter of course and the appearance of numerous specialized systems, such as the SA-8. Information sur l'auteur : Lieutenant Colonel Bearden has authored numerous articles on a variety of subjects, at least six of which have been published in this journal. Being the prolific writer and researcher that he is, we expect to be publishing more of his work in future issues. He is presently connected with the US Army's Patriot Program at redstone Arsenal,

Sources :

1- http://www.onlineearnings.net/pdf/article-26743.pdf
2- http://www.airdefenseartillery.com/online/New%20Print%20Archive/1977/Jul-Sep%201977/Jul-Sep%201977/River.pdf.

_________________


Tout les membres doivent respecter la Charte du Forum

Tu vois ça à quoi au fait qu'il n y a que 4 containers ou a l'absence de l'antenne IFF "qui n'est pas visible sur cette photo Mais je crois que c'est plutot un Sa-8B mod 0 pas un Sa-8A (dont la production a été arrétée en 73)

Mais on peut voir la différence là

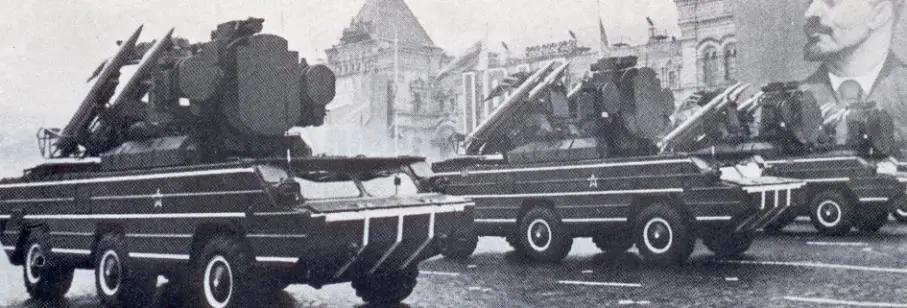

Sa-8A (avec 4 missiles à l'air libre)



Sa-8B OSA-AK mod-0



Sa-8B OSA-AKM mod-1 (avec antenne IFF au dessus du radar de veille)

J'ai vu des Sa-8B avec juste deux containers sur armyreco



Tu vois les containers missiles sont amovibles de 0 à 6

J'ai retrouvé des images du véhicule de soutien et de rechargement du Sa-8 . Et pour que le moins qu'on puisse on dire c'est que c'est un vrai tout terrain malgré sa taille

A noter que le véhicule consomme du 80 litres au 100 km, avec 400km d'autonomie et une vitesse max de 95km/h sur route et 10km/h dans l'eau











NB : Ces images ne sont pas celles de véhicules de l'ANP elles sont juste là pour illustrer les capacités du système

en tout cas les véhicules on l'aire super robuste ! :armee01:

normalement nos Gecko sont des version upgradés

A ce que je sais la dernière version c'est le 9K33M3 OSA-AKM Mais il est possible qu'il y ait d'autres upgrades

Rectification la dernière version de l'OSA est l'OSA-1T

http://www.tetraedr.com/eng/production_osa.php

Et il semble que l'ANP s'y intéresse depuis 2006

http://www.janes.com/defence/land_forces/news/jmr/jmr060124_1_n.shtml

Citation:

Osa-1T upgrade boosts combat capability 24 January 2006 By Miroslav Gyürösi Belarus company Tetraedr has completed its 9K33M3-1T OSA-1T upgrade for the 9K33M3 Osa-AKM (SA-8 'Gecko') mobile surface-to-air missile system. The upgrade adds new guidance modes and includes the optional replacement of some displays and control consoles with more sophisticated hardware. Air conditioning can also be provided. Almost 80 per cent of the existing computing, command-coding and functional test hardware is replaced by new solid-state-based equivalents. As a result, the time needed for technical maintenance is reduced to 25 per cent of the original, while the number of spare parts has fallen by more than half. The 9K33M3-1T Osa-1T upgrade faces competition from modernisation proposals offered by Poland and Russia. Large-scale promotion of the system started in October 2005, with a live-fire presentation at the 174th training range of the Belarus Air Force and Air Defence Forces in Domanovo. Two successful KDU-mode missile firings were watched by more than 100 invited guests from 10 countries, including representatives of six potential customers - Algeria, Azerbaijan, Ecuador, Eritrea, Iran and Ukraine. The first firing achieved a missile miss distance of 1.7 m in elevation and -0.3 m in azimuth; the second scored -0.1 m in elevation and 3.6 m in azimuth. Tetraedr is now working on a further upgrade that will create real-time datalinks between all the components of an Osa-1T missile battery.

_________________


Tout les membres doivent respecter la Charte du Forum

Tir d'un missile de nuit, certes il est russe mais c'est beau

http://de.rian.ru/photolents/20081119/118391512_14.html

Hi,
Sorry for writing in English but I don't speak French
Osa is indeed an advanced AD asset. It is mobile and quite difficult to jam (though not impossible, as was indicated in the thread on acig.org forum). The main advantages of Osa are its mobility, the autonomy or each vehicle and the quality of the system (radar, missiles etc.). Two main drawbacks, however, are:
1) Its Maximum range (10 km) and altitude (5 km) mean that Osa can hardly engage targets that are using precision guided munitions (such as AGM-65D/G Maverick, or modernized Kh-29 missiles) so it is no longer so effective against air threats as it was when fighters used mostly dumb bombs, that's obvious.
2) Often forgotten, mentioned on acig.org forum thanks to which I've realised of it - its reaction time - at least 15 (or 26, according to different soruces) have to last from the target detection to the lanuch of the missile, which is little bit too long for short range AD unit (should be few seconds), and in turn it is little easier to avoid
Those drawbacks do not mean Osa is an obsolete system, even on very modern battlefield it can be effective against UAVs and helicopters, as the system is effective in tracking and engaging low-RCS low-speed targets (it has hit two UAVs during Lebanon War, for example, and during Victory Strike exercise in Poland Polish AD units equipped with Osa-AK had many "electronical hits" of AH-64A helicopters).
As far as the modernization is concerned, here goes the Polish one (serially produced, in service with Polish Army, more than dozen were delivered)
http://www.wzu.pl/English/Offer/Modernizacje/Zadlo/Zadlo.htm
In short: old electronical components are replaced with digital ones, an IFF is installed as well as the IIR camera - Sagem Matis, and the system is integrated into air defence command and control system. No modifications to the missile itself, but new missile might be installed on demand of the customer (it hasn't been done yet).
And finally, my question about the Osa, in fact I found the Forum looking for that information.
What is the Algierian data on the Morrocan aircraft shot down by SA-8?
I know, for example, that a Mirage F-1 was downed on 12 January 1985, but soruces are cotradictory, some saying it was Kub, other - Osa. Also, if you could, please inform me of any ground to air kills by Osa from Algerian Army you know.
Thanks and regards,
Jakub
